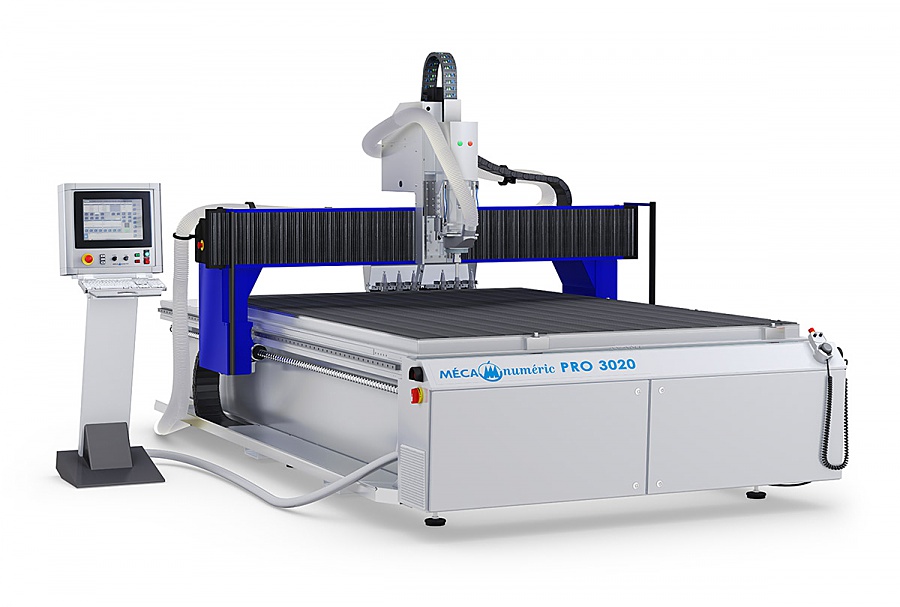

MECAPRO

MECAPRO

Negli ultimi anni la serie MECAPRO è divenuta la “Punta di Diamante” nella produzione Mécanuméric. Grazie alle elevate prestazioni e alla sua versatilità, questa gamma di attrezzature è stata adottata dalle più prestigiose aziende di settore.

  • Descrizione
  • applicazioni

ATTREZZATURE A 3 ASSI PER FRESATURA 2D e 3D


Fresatrici di precisione e di facile utilizzo, per la lavorazione di materiali in lastra nel settore delle materie plastiche e della trasformazione dell’alluminio.

Ecco alcuni materiali lavorabili (relativamente all’elettromandrino e all’utensile scelto) :
. Plastiche in lastra rigide (PMMA-PC-PS-PVC-ABS..)
. Plastiche espanse e lastre alveolari
. Schiume rigide (PU- PS-…)
. Schiume semi-rigide (KAPA line®,…)
. Materiali compositi per edifici: Alucobond®, Dibond®, Reynobond®,..
. Materiali compositi per l’industria (resine poliestere caricate con fibra di vetro, fibra di carbonio…)
. Legno e derivati
. Resine poliestere
. Leghe leggere a base di alluminio o a base di rame
. Acciai base e acciai inossidabili
. Pietra, marmo, granito (solo incisione)

ecc...


FORMATI DISPONIBILI



Modello

Corsa utile X mm Corsa utile Y mm

Corsa Z standard / opzione mm

MPR1015

1020

1520

250 / 400

MPR3015

3050

1520

250 / 400

MPR3020

3050

2020

250 / 400

MPR4020

4050

2020

250 / 400

MPR6020

6050

2020

250 / 400



TECNOLOGIE

. Insieme cinematico a piano fisso e portale mobile.
. Struttura monoblocco in acciaio meccanosaldato.
. Portale mobile in acciaio meccanosaldato.
. Piano a depressione con profili di alluminio o composito
. Bloccaggio delle lastre mediante il vuoto generato da turbine a canale laterale e pompe a palette.
  Selezione delle zone tramite valvole manuali o, in opzione, valvole automatiche.
. Motorizzazione tramite servomotori AC Brushless sui 4 assi (X1-X2-Y-Z), doppio trascinamento sull’asse
  X.
. Trasmissione con vite senza fine a ricircolo di sfere su tutti gli assi.
. Movimentazione mediante guide rettificate e pattini pre caricati a ricircolo di sfere.
. Controllo Numerico POWER AUTOMATION MECANUMERIC CN7000 con touch screen 15 pollici. Disco rigido
  integrato, porta Ethernet, porta USB. Importazione file in codice ISO.

Elettromandrini disponibili

- SEV1090 : 24000 giri/min Max–4500 W S1, raffreddato ad aria–cambio utensile manuale con pinze ER32 (da 1 a
  20 mm).
- ES919 : 28000 giri/min Max–7500 W S1, raffreddato ad aria–cambio utensile automatico con coni ISO30 e pinze
  ER32 (da 1 a 20 mm).
- OM7SC : 28000 giri/min Max–7500 W S1, raffreddato ad aria–cambio utensile automatico con coni ISO30 e pinze
  ER32 (da 1 a 20 mm).
- D65 : 40000 giri/min Max–6500 W S1, raffreddato ad acqua–cambio utensile automatico con coni HSK E32 e
  pinze EX25 (da 1 a 13 mm).
- HF80 : 40000 giri/min Max–2500 W S1, raffreddato a acqua–cambio utensile automatico con coni SKI20 e pinze
  EX20 (da 1 a 10 mm).




CARATTERISTICHE  PRINCIPALI


. Velocità massima : 417 mm/sec
. Accelerazione : 1 m/s
. Ripetibilità : +/- 0.025 mm
. Risoluzione : 0.001 mm

Lavorazione 3D su resina


OPZIONI:

. Aspirazione trucioli di fresatura mediante gruppo aspirante industriale di potenza 2200W (ASP22), 4000 W
  (ASP40) o 7500 W (ASP75) con bidone di elevata capacità e sistema di vuotatura manuale o automatica.
. Piano a depressione con  2,4 o 8 turbine SIEMENS NASH ELMO ® a canale laterale da 2.2 kW, 310 m3/h, vuoto
  190 mbars o con 2 o 4 turbine SIEMENS NASH ELMO ® a canale laterale da 5.5 kW, 900 m3/h, vuoto 190 mbars
  oppure con 2 o 4 turbine SIEMENS NASH ELMO ® a canale laterale da 7.5 kW, 500 m3/h, vuoto 360 mbars.
. Piano a depressione con 1,2 o 3 pompe a vuoto a palette BUSCH® 4.5 KW 250 m3/h vuoto 880 mbars con riserva
  tampone e manometro di sicurezza.
. Magazzino utensili statico (CH6S o CH12S) oppure rotativo (CH6R), capacità 6 coni ISO30 o HSKE32 con sensore
  misura lunghezza utensile.
. Sistema di lubrificazione utensile per nebulizzazione d’olio con capacità        2 l/h vasca da 6 litri (LUB2) o vasca
  ad alta capacità 6 l/h, vasca 40 litri (LUB6).
. Sistema di raffreddamento utensile/materiale con aria fredda (AIRGEL).
. Opzione testa multi funzione (M3TH) per 3 utensili a controllo tangenziale.  Lama da taglio per materiali con
  spessore minore di 2 mm.
. Lama da taglio vibrante per materiali leggeri e alveolari fino a 15 mm di spessore.
. Utensile da cordonatura per applicazioni di packaging.
. Sistema di scontornatura automatica mediante videocamera  (GRAFITRONIKS@, OPTISCOUT®, ICUT®).
. Testa supplementare per incidere mediante rilievo meccanico o elettronico della superficie.
. Divisore numerico orizzontale (4° asse).
. Asse Z con corsa di 405 mm.
. Zone di aspirazione a selezione automatica gestite dal controllo numerico.
. Controllo Numerico SIEMENS SINUMERIK® 840 Di e servomotori SIEMENS.
. Perni di posizionamento lastra retrattili
. Svolgitore automatico per film di fissaggio VILMILL®
. Sistema multi testa (2,3 o 4 teste) per lavorazione simultanea di più pezzi.
. Volantino elettronico.
. Zone di sicurezza perimetrali ottiche o meccaniche.
. Sistema di carico e scarico automatico lastre e piani interscambiabili.
. Lunghezza utile fino a 7800 mm.
. Larghezza utile fino a 2520 mm.






Facciate continue e ventilate

Facciate continue e ventilate

Fresatura Foam

Fresatura Foam

Bassorilievo in legno

Bassorilievo in legno

Decorazioni

Decorazioni

Ferro di cavallo

Ferro di cavallo

Satellitare

Satellitare

Pallone sonda

Pallone sonda

Taglio di legno

Taglio di legno

Maschera

Maschera

Fregi decorativo

Fregi decorativo

Ceramica

Ceramica

Scatole

Scatole

Marcatura Laser CNC

Marcatura Laser CNC

Prototipazione rapida

Prototipazione rapida

Modello guscio per telefono

Modello guscio per telefono

Marcatura raster su granito pre tagliato

Marcatura raster su granito pre tagliato

Applicazioni PLV

Applicazioni PLV

Insegne in rilievo su derivati del legno (MDF)

Insegne in rilievo su derivati del legno (MDF)

Calzaturiero

Calzaturiero

Marcatura

Marcatura

Marcatura funeraria

Marcatura funeraria

Parti strutturali e accessorie

Parti strutturali e accessorie

Pezzi tecnici in plastica

Pezzi tecnici in plastica

Deriva barca a vela

Deriva barca a vela

Elementi per moto di competizione

Elementi per moto di competizione

Elementi per applicazione ferroviaria

Elementi per applicazione ferroviaria

Casseforme

Casseforme

Grondaie

Grondaie

Banderuola

Banderuola

Carpenteria in plastica

Carpenteria in plastica

Carpenteria in alluminio

Carpenteria in alluminio

Apparecchiature

Apparecchiature

Arredamento interno aereo

Arredamento interno aereo

Trasporto bagaglio

Trasporto bagaglio

Elementi per autobus

Elementi per autobus

Elementi per tram

Elementi per tram

Elementi per metropolitane

Elementi per metropolitane

Elementi per autocarri

Elementi per autocarri

Elementi per veicoli elettrici

Elementi per veicoli elettrici

Lavorazione materie plastiche

Lavorazione materie plastiche

Contenitore medico

Contenitore medico

Stampi e modelli

Stampi e modelli

Insegne in PVC

Insegne in PVC
