MECABOND

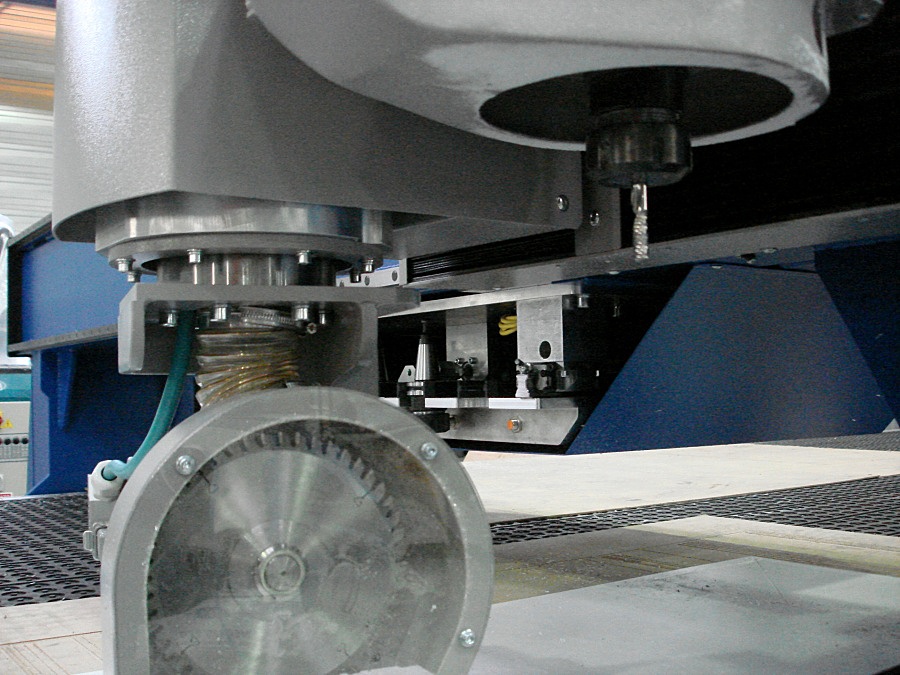

La serie MECABOND, è stata appositamente creata ed allestita per le specifiche lavorazioni nei settori dei serramentisti e dei trasformatori di pannelli compositi. Gamma completa di accessoristica mirata alla lavorazione di alluminio e stratificati per facciate continue e ventilate Caratterizzata da doppia testa; mandrino verticale di fresatura a cambio utensile automatico e mandrino orizzontale equipaggiato con lama circolare sezionatrice per una radicale riduzione dei tempi di lavorazione.

  • Descrizione
  • applicazioni

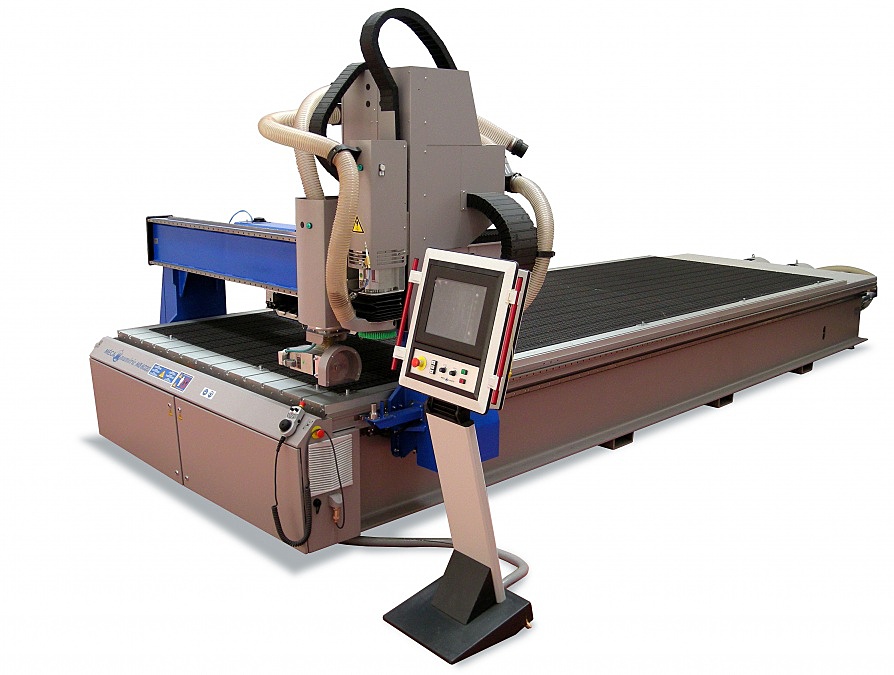

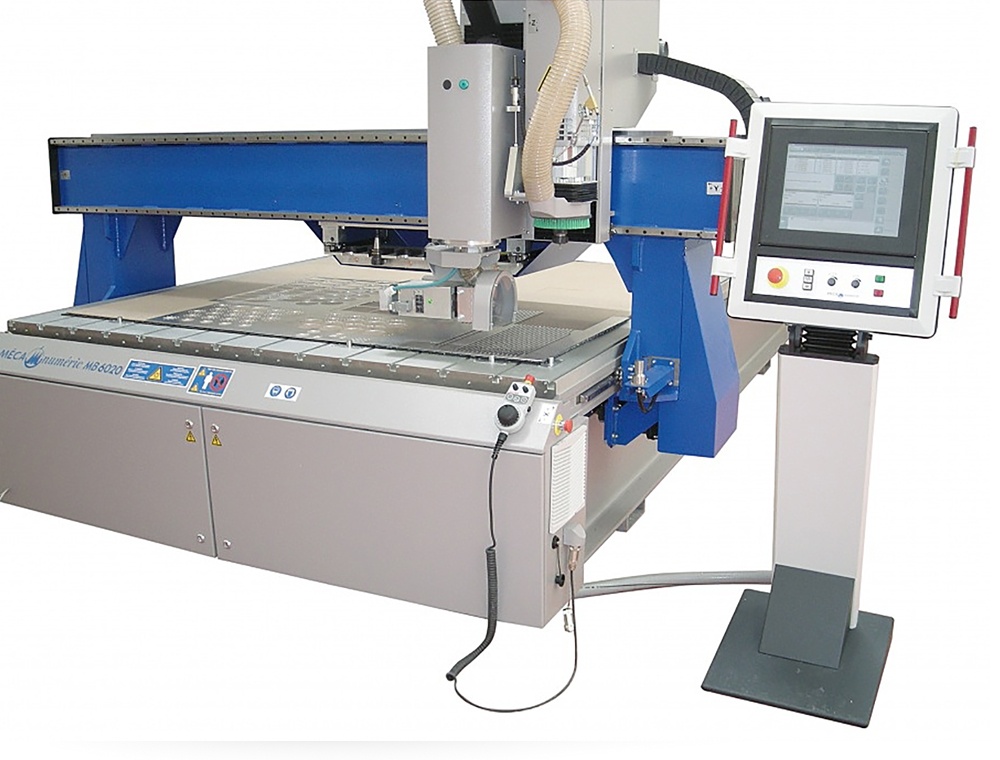

ATTREZZATURA PER FRESATURA A 4 ASSI MULTI MANDRINO


Sistema ad alta produttività per il taglio rapido di materiali in lastra nel settore delle costruzioni (facciate), dell’insegnistica o dell’allestimento di veicoli industriali (camion frigoriferi,…) La macchina può essere equipaggiata con un’elettromandrino verticale di elevata potenza e di un’elettromandrino orizzontale orientabile di 360°.
Materiali lavorabili (in relazione all’elettromandrino e all’utensile scelto) :
. Plastiche in lastre rigide (PMMA-PC-PS-PVC-ABS..)
. Plastiche espanse e plastiche alveolari
. Schiuma rigida (PU- PS-…)
. Schiuma semi-rigida (KAPA line®,…)
. Materiali compositi per l’edilizia : Alucobond®, Dibond®, Reynobond®,..
. Materiali compositi per l’industria (resina poliestere caricata con fibra di vetro, fibra di carbonio…)
. Legno e derivati
. Resina poliestere
. Leghe leggere a base di Alluminio e a base di rame


  FORMATO DISPONIBILE



Modello

Corsa utile X mm

Corsa utile Y mm

Corsa/passaggio utile Z mm

MB6020

6050

2070

340 / 100




TECNOLOGIA

. Insieme cinematico a piano fisso e portale mobile.
. Struttura monoblocco in acciaio meccanosaldato.
. Portale mobile in acciaio meccanosaldato.
. Piano a depressione con profili di alluminio.
. Bloccaggio delle lastre mediante il vuoto generato da turbine a canale laterale e pompe a palette.
. Selezione automatica delle zone mediante elettrovalvole. Perni di posizionamento lastra retrattili
  automaticamente.
. Motorizzazione tramite servomotori AC Brushless sui 6 assi (X1-X2-Y-Z1-Z2-C)
. Trasmissione mediante sistema pignone-cremagliera di elevata precisione per gli assi X e Y, vite senza fine
  sull’asse Z, riduttore senza gioco sull’asse C.
. Movimentazione mediante guide rettificate e pattini pre caricati a ricircolo di sfere.
. Controllo Numerico POWER AUTOMATION MECANUMERIC CN7000 con touch screen 15 pollici. Disco rigido
  integrato, porta Ethernet, porta USB. Importazione file in codice ISO.






CARATTERISTICHE PRINCIPALI

. Velocità Max : 1000 mm/sec
. Accelerazione : 1 m/s_
. Ripetibilità : +/-0.05 mm
. Risoluzione : 0.001 mm



OPZIONI
. Aspirazione trucioli di fresatura mediante gruppo aspirante industriale di potenza 2200W (ASP22), 4000 W
 (ASP40) o 7500 W (ASP75) con bidone di elevata capacità e sistema di vuotatura manuale o automatica.
. Piano a depressione con  2,4 o 6 turbine SIEMENS NASH ELMO ® a canale laterale da  5.5 kW, 900 m3/h, vuoto
  190 mbars oppure con 2 o 4 turbine SIEMENS NASH ELMO ® a canale laterale da 7.5 kW, 500 m3/h, vuoto 360
  mbars.
. Piano a depressione con 2 o 4 pompe a vuoto a palette BUSCH® 4.5 KW 250 m3/h vuoto 880 mbars con riserva
  tampone e manometro di sicurezza.
. Magazzino utensili posizionato sotto il portale con capacità 6 coni ISO30 o HSKF63 con sensore lunghezza
  utensile.
. Sistema di lubrificazione utensile per nebulizzazione d’olio con capacità        2 l/h vasca da 6 litri (LUB2) o vasca
  ad alta capacità 6 l/h, vasca 40 litri (LUB6).
. Sistema di raffreddamento utensile/materiale con aria fredda (AIRGEL).
. Zone di aspirazione a selezione automatica gestite dal controllo numerico.    . Controllo Numerico SIEMENS
  SINUMERIK® 840 Di e servomotori SIEMENS.
. Perni di posizionamento lastra retrattili (5 perni laterali e 3 frontali per MB60xx o 3 e 2 per MB42xx).
. Svolgitore automatico per film di fissaggio VILMILL®.
. Volantino elettronico.
. Zone di sicurezza perimetrali ottiche o meccaniche.
. Sistema di carico e scarico automatico lastre e piani interscambiabili.
. Lunghezza utile 8175 mm -10175 mm o 12175 mm.
