MECAPLUS

ATREZZATURA A 3 ASSI PER FRESATURA AD ELEVATA PRODUTTIVITA’

Fresatrici di precisione e di facile utilizzo, per la lavorazione di materiali in lastra di elevato spessore nel settore della plastica, della modellazione, dell’aeronautica, della trasformazione dell’alluminio, della pubblicità, per la lavorazione degli stampi e modellazioni in 3D.

Ecco alcuni materiali lavorabili (relativamente all’elettromandrino e all’utensile scelto) :
. Plastiche in lastra rigide (PMMA-PC-PS-PVC-ABS..)
. Plastiche espande e lastre alveolari
. Schiume rigide (PU- PS-…)
. Schiume semi-rigide (KAPA line®,…)
. Materiali compositi per edifici: Alucobond®, Dibond®, Reynobond®,..
. Materiali compositi per l’industria (resine poliestere caricate con fibra di vetro, fibra di carbonio…)
. Legno e derivati
. Resine poliestere
. Leghe leggere a base di alluminio o a base di rame
. Acciai base e acciai inossidabili
. Pietra, marmo, granito (solo incisione)

ecc...


FORMATI DISPONIBILI



In opzione: corsa utile Y 2550 mm

TECNOLOGIE

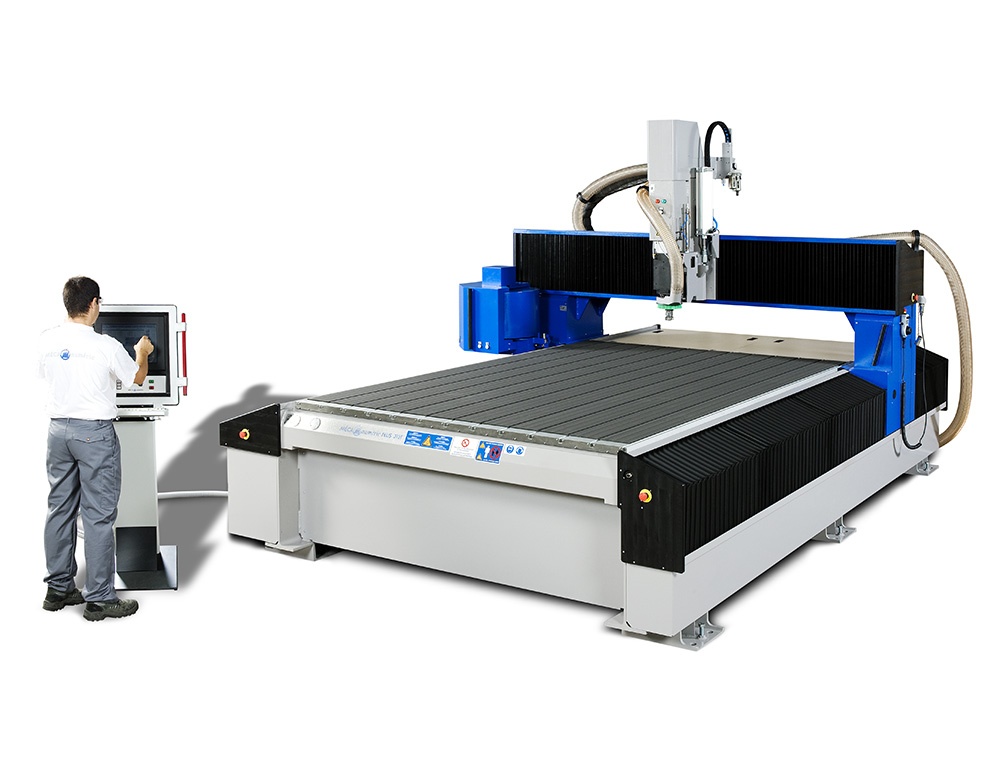

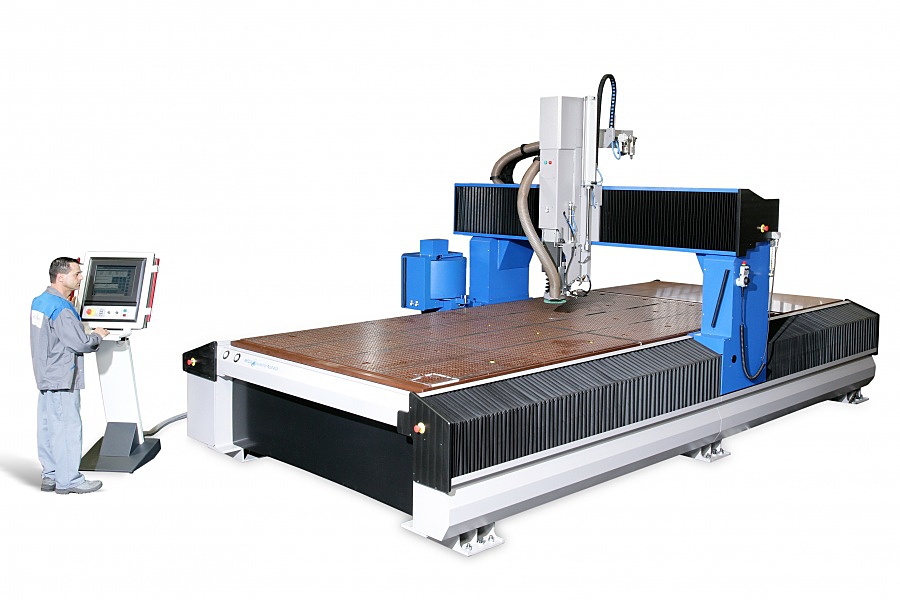

. Insieme cinematico a piano fisso e portale mobile
. Struttura monoblocco in acciaio meccanosaldato
. Portale mobile in acciaio meccanosaldato
. Piano a depressione con profili di alluminio o composito
. Bloccaggio delle lastre mediante il vuoto generato da turbine a canale laterale e pompe a palette
. Motorizzazione tramite servomotori AC Brushless sui 4 assi (X1-X2-Y-Z), doppio trascinamento sull’asse X (potenza dei motori da 1 a 2 kW a seconda del CN). Selezione delle zone tramite valvole manuali o, in opzione, valvole automatiche
. Trasmissione con vite senza fine a ricircolo di sfere su tutti gli assi (diametro 40 mm o 63 mm)
. Movimentazione mediante guide rettificate e pattini pre caricati a ricircolo di sfere
. Controllo Numerico POWER AUTOMATION MECANUMERIC CN7000 con touch screen 15 pollici. Disco rigido integrato, porta Ethernet, porta USB. Importazione file in codice ISO (in opzione SIEMENS 840D o FANUC 16 O)

. Numerosi elettromandrini disponibili


CARATTERISTICHE PRINCIPALI
. Velocità massima: 600 mm/sec
. Accelerazione : 1 m/s_
. Ripetibilità : +/-0.02 mm
. Risoluzione : 0.001 mm


OPZIONI

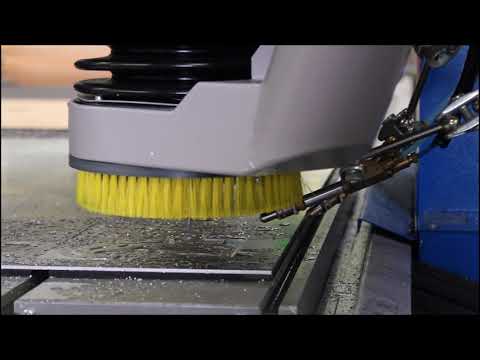

. Aspirazione trucioli di fresatura mediante gruppo aspirante industriale
. Diferenti piani a depressione
. Magazzino utensili rotativo
. Sistema di lubrificazione utensile / Sistema di raffreddamento utensile/materiale
. Opzione testa multifunzione (M3TH) per 3 utensili a controllo tangenziale

  Lama da taglio per materiali con spessore minore di 2 mm.
  Lama da taglio vibrante per materiali leggeri e alveolari fino a 15 mm di spessore.
  Utensile da cordonatura per applicazioni di packaging.
. Sistema di scontornatura automatica mediante videocamera  (GRAFITRONIKS@, OPTISCOUT®, ICUT®)
. Controllo Numerico SIEMENS e servomotori SIEMENS
. Controllo Numerico FANUC e servomotori FANUC
. Svolgitore automatico per film di fissaggio VILMILL®
. Sistema multi testa (2,3 o 4 teste) per lavorazione simultanea di più pezzi
. Protezione perimetrale completa
. Sistema di carico e scarico automatico lastre e piani interscambiabili
