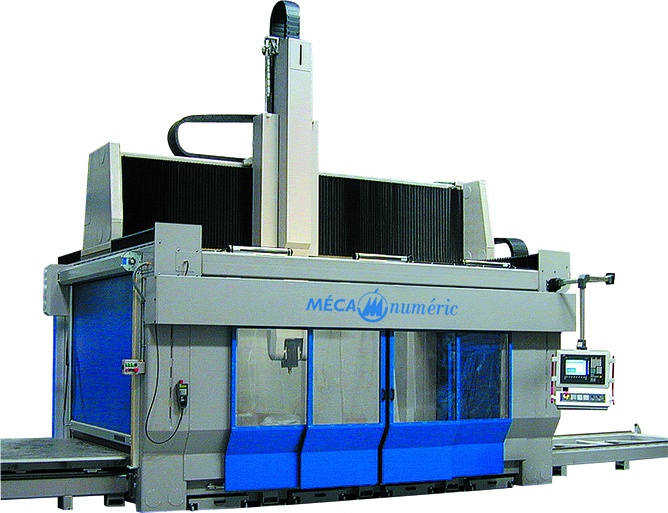

NORMAPROFIL série M

Gamma ottimizzata per la lavorazione di pezzi e profili di grosse dimensioni. Piano fisso, portale mobile.

  • Descrizione
  • applicazioni

Realizzazione di modelli e stampi oppure lavorazioni a 5 assi su elementi termoformati, …


ATTREZZATURA DI FRESATURA OTTIMIZZATA PER I SEGUENTI MATERIALI :

. Plastiche e compositi
. Schiuma PU e PS ecc...
. Alluminio (relativamente al tipo di elettromandrino)
. Resine sintetiche
. Legno e derivati
. Ottone e sue leghe (relativamente al tipo di elettromandrino)


FORMATI DISPONIBILI


Modelli Corsa X mm Corsa Y mm Corsa Z mm
M1510 2100 1480 750














TECNOLOGIA

. Trasmissione mediante vite senza fine sui 4 assi cartesiani (X1, X2, Y, Z)
. 2 assi rotativi (C : +/- 200° e A : +/- 200° secondo elettromandrino)

Controllo numerico e motorizzazioni

• Controllo numerico SIEMENS SINUMERIK 840 Di : assi X, Y, Z, C, A.
  Schermo a colori STN 10.4 pollici OP010.
  Motorizzazione brushless tipo 1FK7 con variatore numerico.
  Armadio elettrico climatizzato
• Controllo Numerico SIEMENS SINUMERIK 840D : assi X, Y, Z, C, A.
  Schermo a colori STN 10.4 pollici OP010.
  Motorizzazione brushless tipo 1FT6 con variatori numerici.
  Armadio elettrico climatizzato.
• Controllo numerico NUM 1050 DIGITALE : assi X, Y, Z, C, A.
  Schermo piatto TFT 12 pollici.
  Pannello comandi MP03.
  Motorizzazione brushless BPH con variatori numerici.
  Armadio elettrico climatizzato.

Elettromandrini disponibili









Marca e modello

Potenza (S1)
W / HP

Rotazione
Max

Raffredamento Serraggio utensile Cambio utensile
HSD ES350DS doppia uscita 6500 / 9 36000 Acqua ER20 Manuel
HSD ES779L-12 10000 / 14 24000 Acqua Secondo configurazione degli utensili Automatico
HSK E40
HSD ES789L-16 16000 / 22 24000 Acqua   Automatico
HSK F63




OPZIONI

. Porte automatiche
. Piano a depressione per il fissaggio dei pezzi o degli accessori (tecnologia del vuoto mediante turbine a canale
  laterale o pompe a vuoto)
. Magazzino statico utensili (6,10,15 utensili)
. Magazzino posizionato sotto il portale (per M3015 solamente) 12 utensili
. Sensore lunghezza utensili
. Carenatura completamente insonorizzata
. Sistema doppio piano per carico e scarico ottimizzato (solo per M3015)
. Altri formati utili su richiesta
