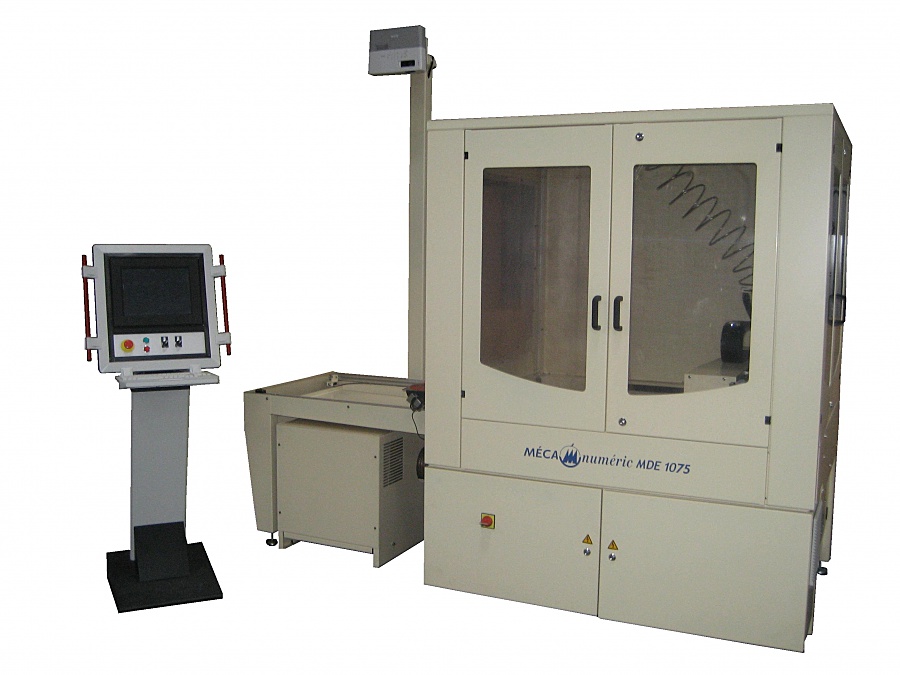

La gamma MDE consente il taglio con acqua pura ad altissima pressione. Disponibile con diverse pompe e opzioni, è particolarmente utilizzato dagli operatori industriali nel settore tessile e della pelletteria.
ALCUNE DELLE POSSIBILI OPZIONI
Aspirazione di nebbie da taglio (taglio con acqua pura)
Sistema di raffreddamento ad acqua a circuito chiuso per pompa HP
Pompa booster (pompa ausiliaria per testa THP)
Addolcitore d'acqua
Struttura:
- telaio monoblocco in acciaio saldato
- portale mobile in acciaio saldato
- serbatoio in acciaio inossidabile
- rivestimento a nido d'ape in plastica o alluminio
- Tavola rotante a 3 giri per taglio / carico e posizionamento / scarico simultaneo (solo MDE-R)
Cinematica:
- binari lineari di precisione in acciaio inossidabile con pattini a ricircolo di sfere
- Trasmissione XYZ con viti senza fine e pattini a ricircolo di sfere (doppia motorizzazione dell'asse X)
- motorizzazione tramite motori brushless AC
- tavola rotante con corona a rulli incrociati (solo MDE-R)
Controllo numerico:
- Controllo numerico MECANUMERIC CN7000 ISO con hard disk da 40 Gb
- MHI con supporto di controllo e monitor touchscreen da 15 pollici
- Inserimento dati tramite collegamento Ethernet, porta USB
Caratteristiche :
| TYPE | MDE | MDE-R |
| Corsa asse X in mm | 1005 | 1050 |
| Corsa asse Y in mm | 755 | 750 |
| Corsa asse Z in mm | 75 | 50 |
| Velocità MAX. in mm/sec | 30 | 40 |
| Accelerazione in m/s² | 2 | 2 |
| Precisione in mm | 0,08 | 0,1 |
| Ripetibilità in mm a 20°C +/- 2°C | 0,05 | 0,05 |
| TESTA DI TAGLIO | ||
| Testa serie KMT AQUALINE | x | |
| VHP POMPA | ||
| VHP KMT SL-V 15 pompa – 15 HP (10kW) erogazione max. 1,2 l/min at 3800 bars (55000 PSI) |
x | |
| VHP KMT SL-V 30 pompa – 30 HP (22 kW) erogazione max. 2,3 l/min at 3800 bars (55000 PSI |
x | |
| OPZIONI E ACCESSORI | ||
| Aspirazione nebbie di taglio (con acqua pura) | x | |
| Raffreddamento tramite gruppo frigo | x | |
| Pompa booster (sistema di sovrapressione per l'alimentazione dell'acqua della pompa VHP) | x | |
| Addolcitore acqua | x | |
| ASSORBIMENTI | ||
| Aria | 3 m3/h | |
| Energia elettrica |
400V 3-phase |
|
Valigeria e accessori in pelle
Mobilio in cuoio
Calzaturiero
Pelletteria
