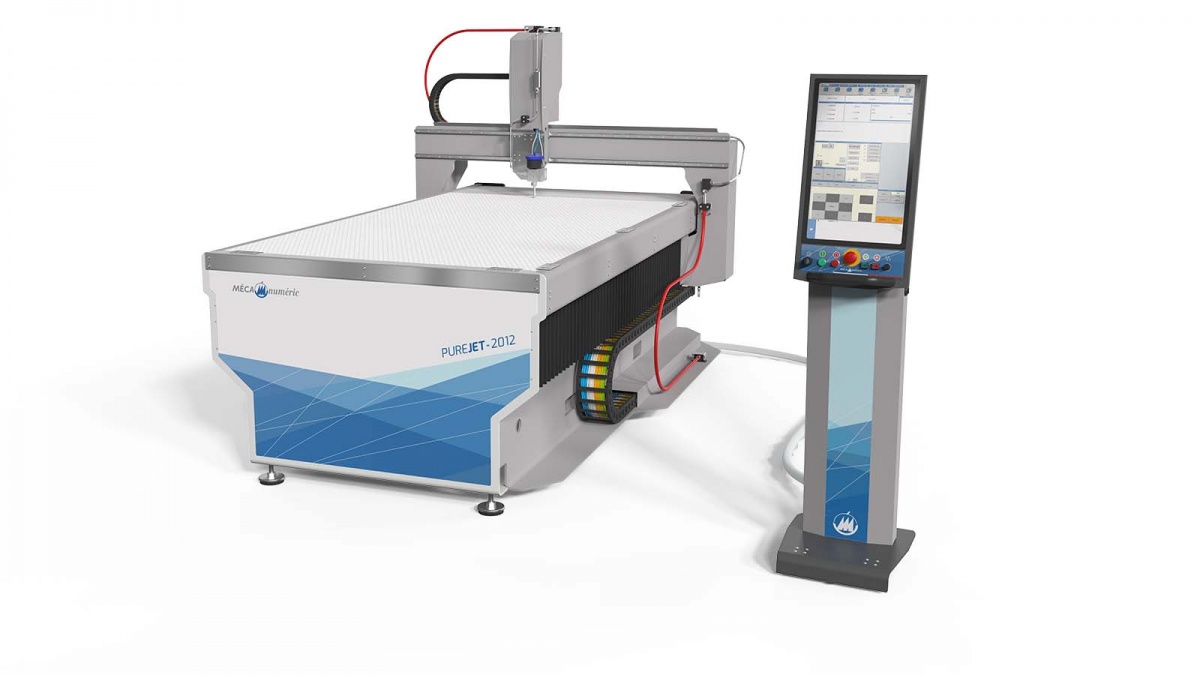

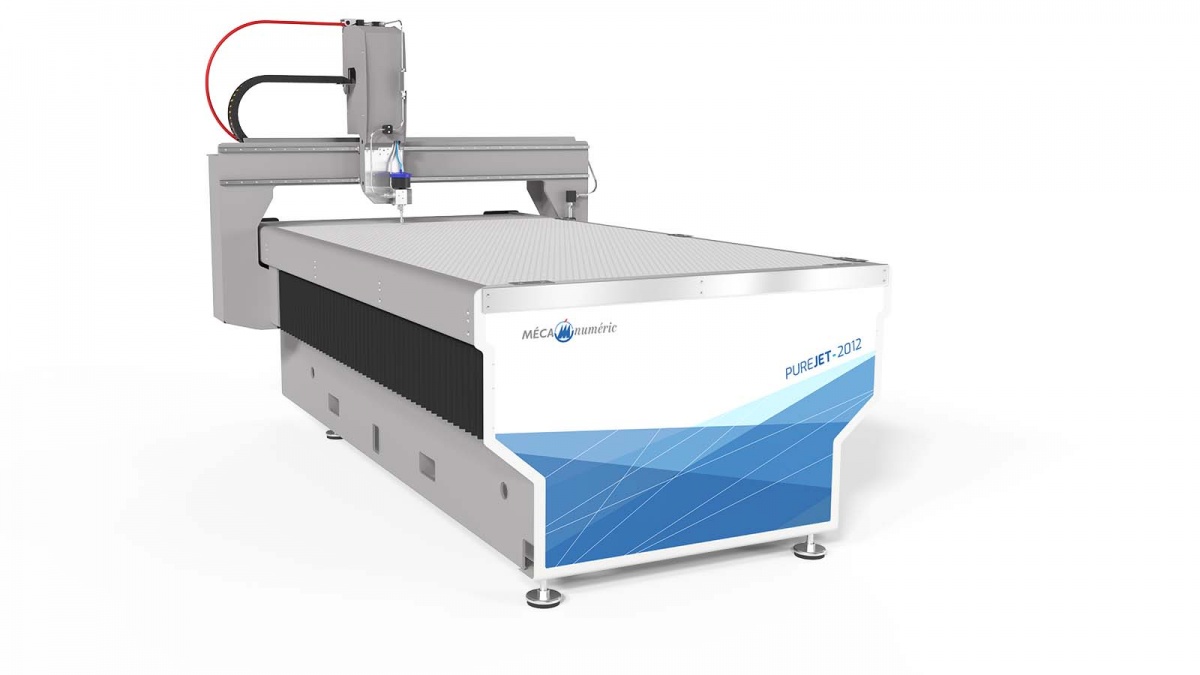

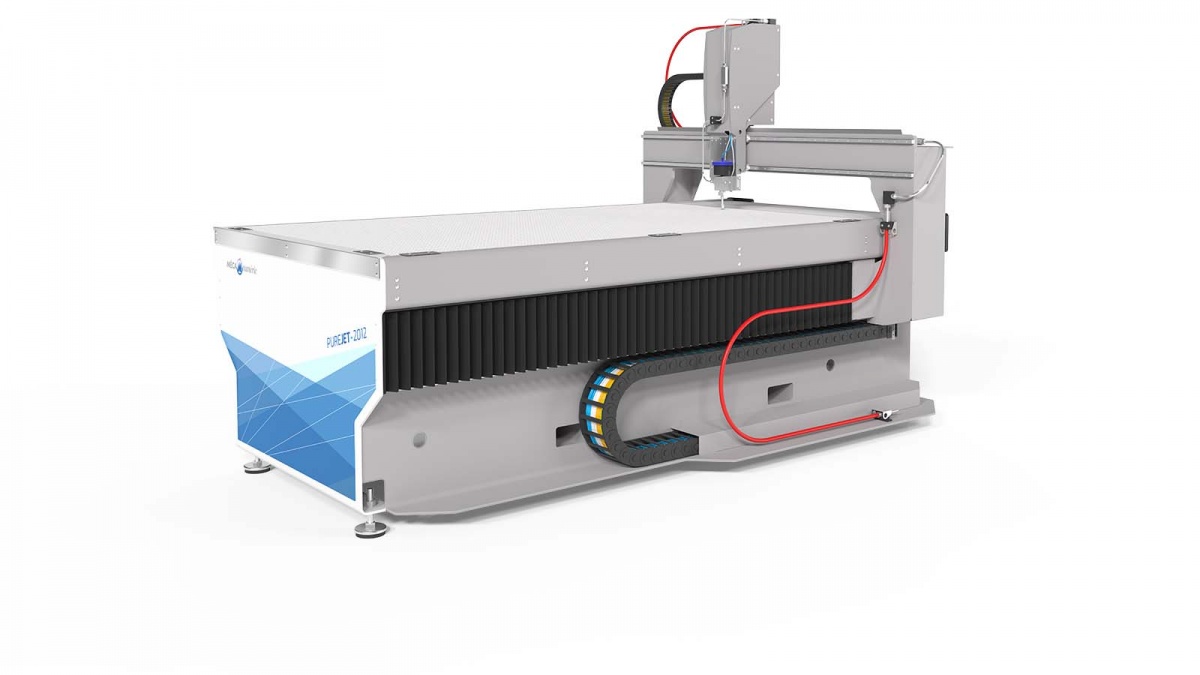

PUREJET
La macchina a getto d'acqua MECANUMERIC PUREJET è progettata per semplificare il taglio di materiali morbidi o leggeri.
- Descrizione
- Dati tecnici
- applicazioni
La macchina da taglio a getto d'acqua dedicata ai materiali morbidi e progettata per un uso industriale intensivo
Completamente personalizzabile e disponibile in diversi formati, la PUREJET si adatta perfettamente al taglio di molti materiali:
- Gomma e derivati della gomma
- Schiume di tutte le densità
- Pelle e materiali simili
- Plastiche e derivati di basso spessore
- Lana di roccia, lana di vetro, cartongesso, ecc.
- Sughero e legno naturale di basso spessore (intarsio...)
- Carta e cartone solidi o ondulati e composti come NOMEX® o simili
- Tessuti, teloni... tessuti o non tessuti
- Tessuti e tappetini preimpregnati di vetro o carbonio per la produzione di parti composite
I PUNTI FORTI
Attrezzatura versatile e personalizzabile:
- 3 formati disponibili
- Singola o multi-testa
- Puntatore laser
- Moduli aggiuntivi di protezione dell'ambiente e dell'operatore
Pompe ad alta pressione 4136 bar appositamente progettate per questa gamma
- Inverter olio/acqua per una pressione continua a 4000 bar con bassi costi di manutenzione
- Modello 10HP disponibile con alimentazione monofase
Ingombro ottimizzato
- Dimensioni compatte
- Punzoni di posizionamento
- Tubi flessibili ad alta pressione
Controllo digitale di ultima generazione
- Schermo tattile da 21'' sulla console mobile
- HMI facile da usare, moderno e semplice
- Programmazione fino a 4 programmi in sequenza
DESCRIZIONE TECNICA
Struttura: telaio in acciaio saldato in unico pezzo e portale mobile in alluminio saldato in unico pezzo.
Guida: guide rettificate e cuscinetti a ricircolo di sfere precaricati con protezione anticorrosione NRII.
Trasmissione: sistemi a pignone e cremagliera con denti elicoidali e trattamento anticorrosione sugli assi X e Y e viti a sfera sull'asse Z.
Azionamento: motori BRUSHLESS con encoder assoluti su tutti gli assi.
DIMENSIONI
| PUREJET 1012 | PUREJET 2012 | PUREJET 4020 | |
| Corsa Asse X in mm | 1050 | 2050 | 4050 |
| Corsa Asse Y in mm | 1220 | 1220 | 2050 |
| Corsa Asse Z in mm | 150 | 150 | 220 |
| Larghezza max materiale sul piano | 1240 | 1240 | 2070 |
| Lunghezza in mm (pompe escluse) | 1800 | 2850 | 5220 |
| Larghezza in mm | 1995 | 1995 | 2950 |
| Altezza in mm | 1740 | 1740 | 2495 |
| Peso medio in kg | 1000 | 1400 | 3750 |
POMPE HP 4136 BARS
| MHP 1040 | MHP 2040 | MHP 3040 | |
| Potenza HP / kW | 10 HP / 7,5 kW | 20 HP / 15 kW | 30 HP / 22 kW |
| Pressione massima | 4136 bars | 4136 bars | 4136 bars |
| Pressione raccomandata in servizio | 3800 bars | 3800 bars | 3800 bars |
| Portata massima lit/min a 3800 bars di pressione | 0,86 l/min | 1,62 l/min | 2,45 l/min |
| Capacità pompa a 3800 bars : numero massimo di teste/ diametro massimo ugello |
2 / 0,10 mm ou 1 / 0,15 mm |
2 / 0,15 mm | 3 / 0,15 mm |
| Capacità pompa a 3000 bars : numero massimo di teste/ diametro massimo ugello |
1 / 0.18 mm ou 2 /0.12 mm |
1 / 0,25 mm ou 2 / 0,18 mm |
1 / 0,33 mm ou 2 / 0,22 mm ou 3 / 0,18 mm |
| Alimentazione monofase 230V e ampere per fase richiesti (solo pompa) |
38 A | non disponible | non disponible |
| Alimentazione trifase 400V e Ampere per fase (macchina + pompa) |
3 x 16 A | 3 x 29 A | 3 x 45 A |
|
Dimensioni d'ingombro modulo pompa (L x P x A) in mm |
1600 x 800 x 1300 | 1600 x 800 x 1300 | 1600 x 800 x 1300 |
Valigeria e accessori in pelle
Mobilio in cuoio
Decorazioni
Satellitare
Calzaturiero
Arredamento interno aereo
Airbag
Pelletteria
