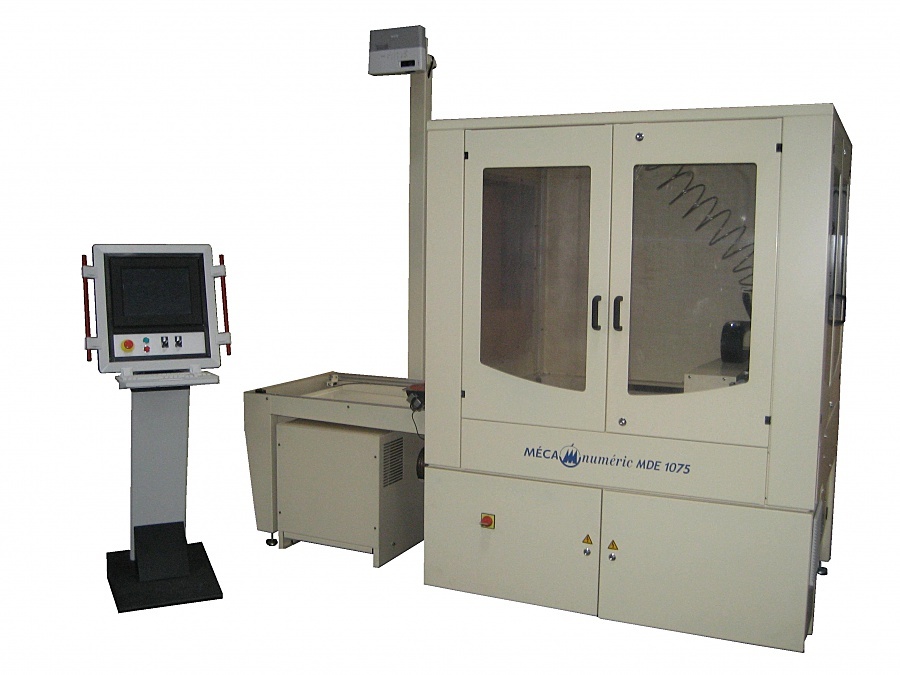

La gamma MDE consente il taglio con acqua pura ad altissima pressione. Disponibile con diverse pompe e opzioni, è particolarmente utilizzato dagli operatori industriali nel settore tessile e della pelletteria.

ALCUNE DELLE POSSIBILI OPZIONI

Aspirazione di nebbie da taglio (taglio con acqua pura)
Sistema di raffreddamento ad acqua a circuito chiuso per pompa HP
Pompa booster (pompa ausiliaria per testa THP)
Addolcitore d'acqua

Struttura:


- telaio monoblocco in acciaio saldato
- portale mobile in acciaio saldato
- serbatoio in acciaio inossidabile
- rivestimento a nido d'ape in plastica o alluminio

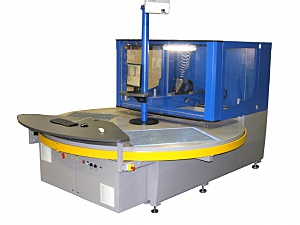

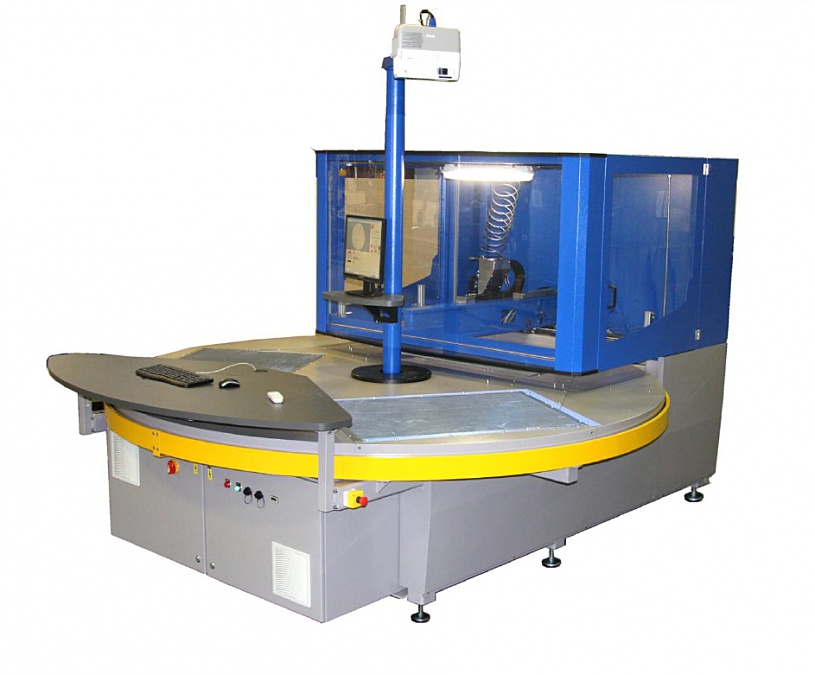

- Tavola rotante a 3 giri per taglio / carico e posizionamento / scarico simultaneo (solo MDE-R)

Cinematica:


- binari lineari di precisione in acciaio inossidabile con pattini a ricircolo di sfere
- Trasmissione XYZ con viti senza fine e pattini a ricircolo di sfere (doppia motorizzazione dell'asse X)
- motorizzazione tramite motori brushless AC
- tavola rotante con corona a rulli incrociati (solo MDE-R)

Controllo numerico:


- Controllo numerico MECANUMERIC CN7000 ISO con hard disk da 40 Gb
- MHI con supporto di controllo e monitor touchscreen da 15 pollici
- Inserimento dati tramite collegamento Ethernet, porta USB

Caratteristiche :



TYPE MDE MDE-R
Corsa asse X in mm 1005 1050
Corsa asse Y in mm 755 750
Corsa asse Z in mm 75 50
Velocità MAX. in mm/sec 30 40
Accelerazione in m/s² 2 2
Precisione in mm 0,08 0,1
Ripetibilità in mm a 20°C +/- 2°C 0,05 0,05
TESTA DI TAGLIO
Testa serie KMT AQUALINE x
VHP POMPA
VHP KMT SL-V 15 pompa – 15 HP (10kW)
            erogazione max. 1,2 l/min at 3800 bars (55000 PSI)
x
VHP KMT SL-V 30 pompa – 30 HP (22 kW)
            erogazione max. 2,3 l/min at 3800 bars (55000 PSI
x
OPZIONI E ACCESSORI
Aspirazione nebbie di taglio (con acqua pura) x
Raffreddamento tramite gruppo frigo x
Pompa booster (sistema di sovrapressione per l'alimentazione dell'acqua della pompa VHP) x
Addolcitore acqua x
ASSORBIMENTI
Aria 3 m3/h
Energia elettrica

400V 3-phase
 50 Hz + T
