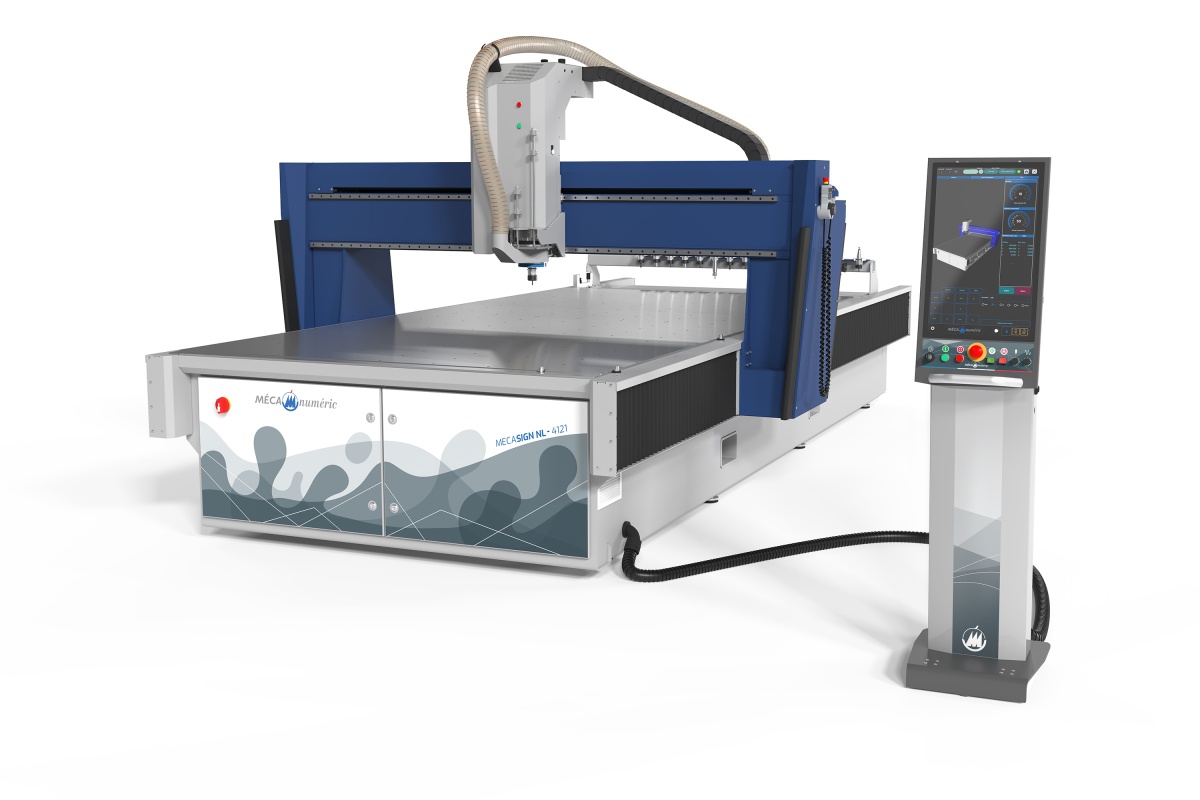

MECASIGN NL
Una fresatrice robusta e polivalente che integra tutto l'indispensabile
- Descrizione
- Dati tecnici
- applicazioni
La fresatrice ideale concepita per un utilizzo semplice ad elevate prestazioni.
Grazie a queste numerose caratteristiche, la MECASIGN NL è una macchina versatile che comprende tutto il necessario per lavorazioni precise e rapide.
I PUNTI DI FORZA
Sistema tutto in uno:

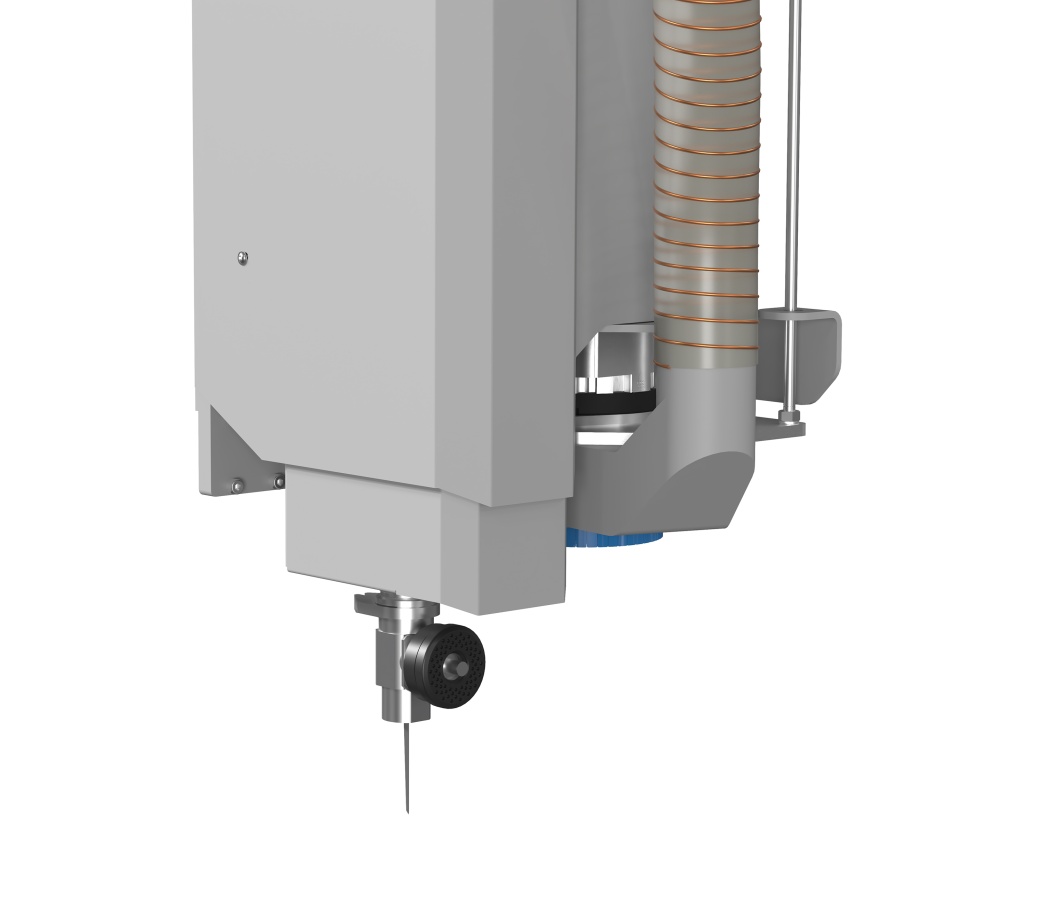

Macchina che comprende tutto l'essenziale per il taglio in fresatura oppure, fresa + lama, mediante teste multifunzione:
- Lame verticali fisse o vibranti
- Lame orientabili fisse o vibranti
- Rulli sagomati per cordonatura
- Lama a disco
- Penna per incisioni o marcature superficiali
Numerose funzionalità incluse di serie :
- Piano aspirante in alluminio a zone indipendenti
- Naso aspirante regolabile
- Puntatore laser
- Punzoni di riscontro a scomparsa
Attrezzatura perfetta per il taglio e lavorazioni di una moltitudine di materiali rigidi in lastra o semirigidi e flessibili in bobina:
- Polimeri: PMMA, PEHD, PS, PET, PETG, PU, PC, ABS, PVC… in lastre compatte o alveolari
- Materiali non ferrosi : Alluminio, Ottone, Rame, Zinco…
- Compositi : Alucobond®, Dibond® e simili...
- Pannelli a nido d'ape : Nida®, Nomex®,…
- Pannelli compositi per stampi e modelli
- Metalli duri (in determinate condizioni): acciaio, acciaio inossidabile, titanio...
- Pannelli a base minerale...
- Caoutchouc e derivati
- Schiume di tutte le densità
- Carta, cartone e derivati
- Plastiche (PVC, PS, PET, PETG, ABS, PC…)

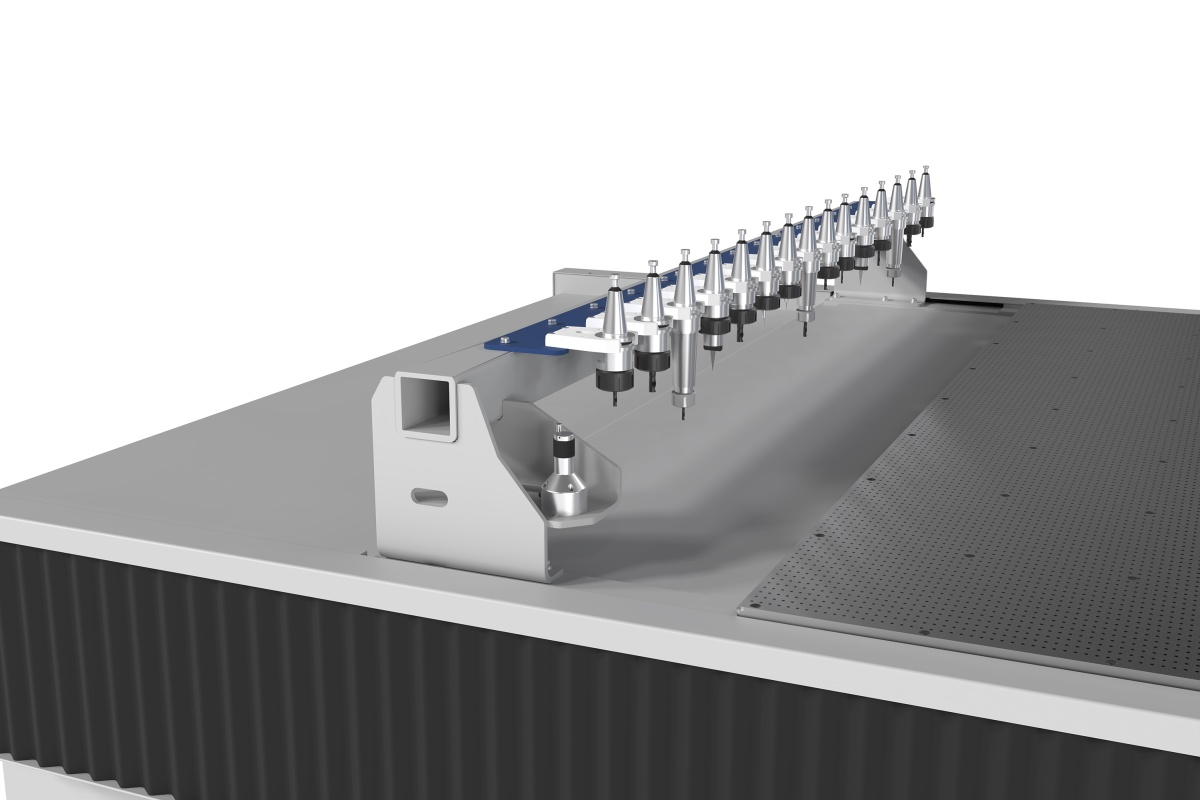

Magazzino utensile sopraelevato:
- 10-15 postazioni per coni ISO30 e / o teste multifunzione
- 2 modelli tastatore utensile (secondo configurazione macchina)

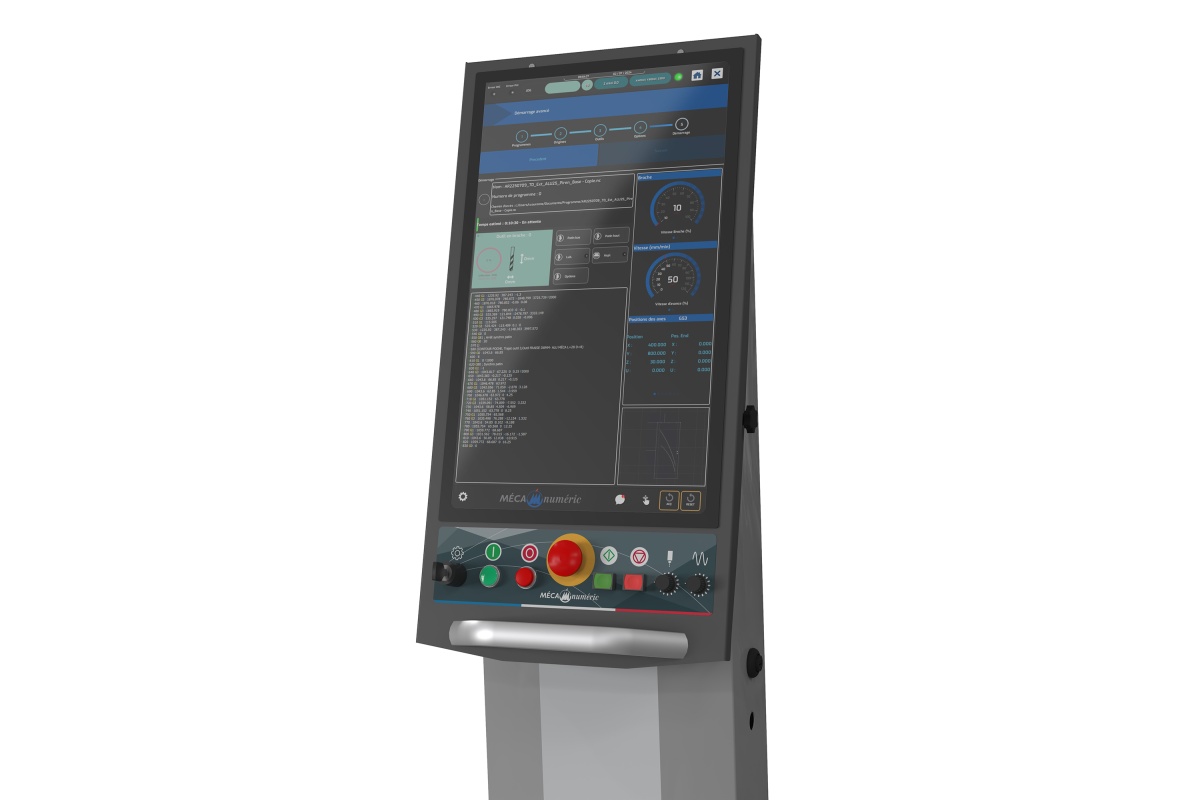

Controllo numerico di ultima generazione:
- Touch Screen da 21’’ verticale su consolle mobile
- IHM intuitivo, moderno e semplice con guida online per l'operatore
DESCRIZIONE TECNICA

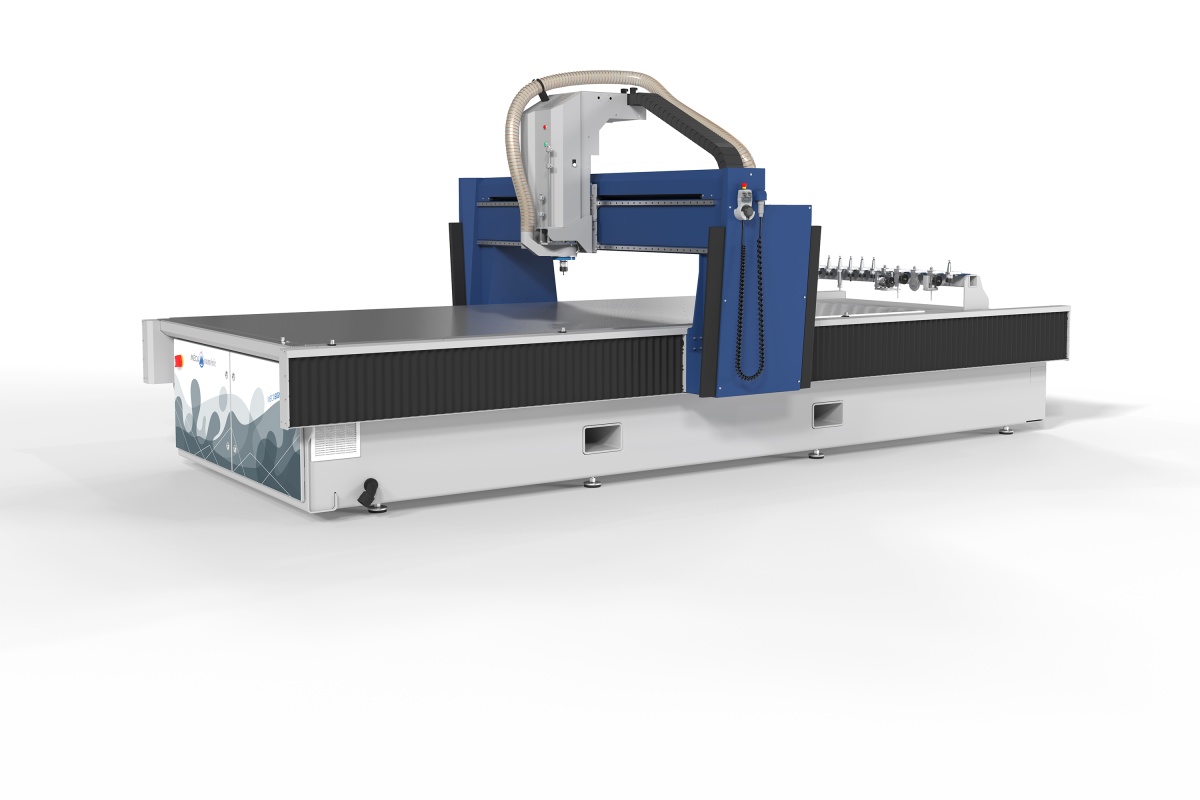

- Struttura : struttura monoblocco e portale mobile in acciaio meccanosaldato di grosso spessore.
- Piano: tavola fissa in alluminio calibrato con rivestimento martire "in opzione".
- Guide : guide prismatiche rettificate con pattini precaricati a ricircolo di sfere.
- Transmissione : vite senza fine a ricircolo di sfere su tutti gli assi (doppia vite sull'asse X).
- Motorizzazione : motori brushless con decoder assoluto su tutti gli assi (2 motori sull'asse X).
DIMENSIONI
| MECASIGN NL 3121 | MECASIGN NL 4121 | |
| Corsa Asse X in mm | 3085 | 4085 |
| Corsa Asse Y in mm | 2070 | 2070 |
| Corsa Asse Z in mm | 245 | 245 |
|
Passaggio tra i montanti (senza l'utilizzo dei punzoni pneumatici) in mm |
2260 | 2260 |
| Passaggio sotto il portale o naso di aspirazione in mm | 320 | 320 |
| Lunghezza in mm (pompe aspiranti non comprese) | 4470 | 5470 |
| Larghezza in mm | 2963 | 2963 |
| Altezza in mm | 2250 | 2250 |
| Peso medio in kg | 3700 | 4500 |

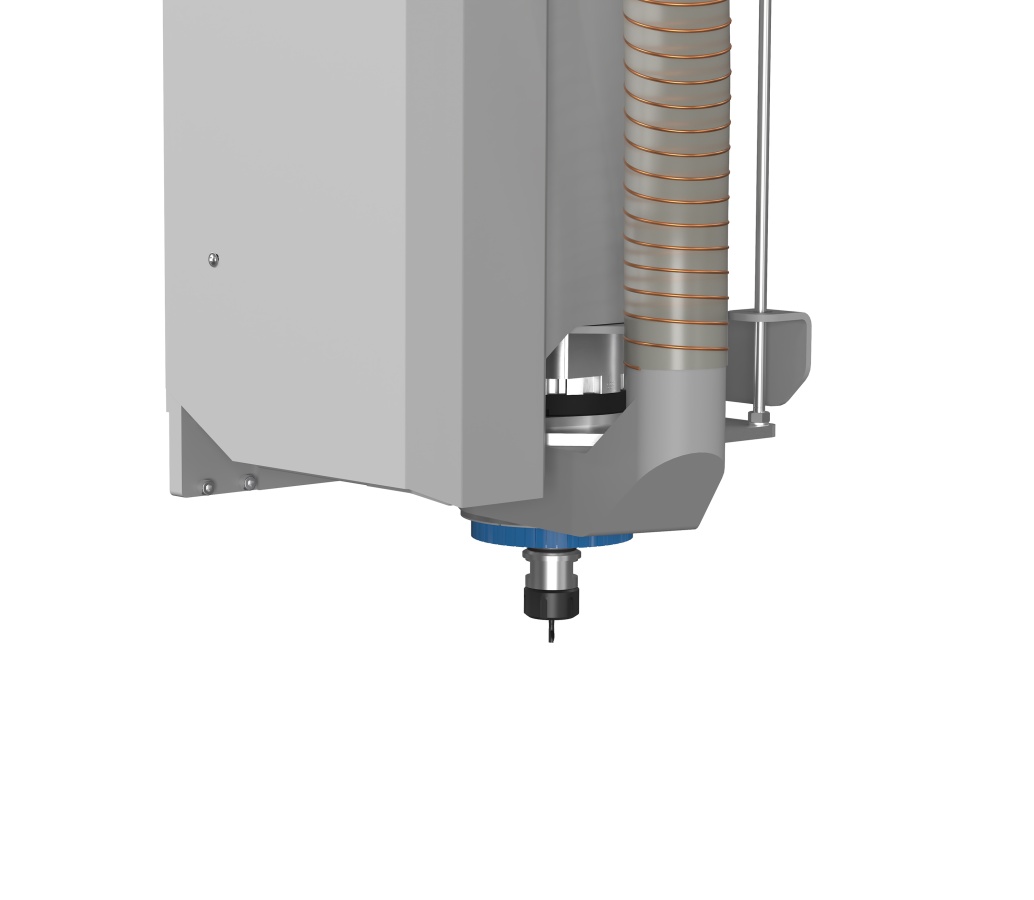

ELETTROMANDRINI POTENTI AD ALTA VELOCITà DI ROTAZIONE
| HSD951-SM | |
| Potenza massima S1-S6 in kW | 8 - 9,6 |
| Coppia massima S1/S6 | 6,4 / 7,7 Nm a 12 000 rpm |
| Velocità di rotazione giri / min | 0 a 24 000 rpm |
| Sistema di raffreddamento | ARIA |
| Metodo di raffreddamento | Ventilazione forzata |
| Cambio utensile | Automatico ISO-30 |
Applicazioni PLV
Insegne in rilievo su derivati del legno (MDF)
Marcatura
Insegne in PVC
