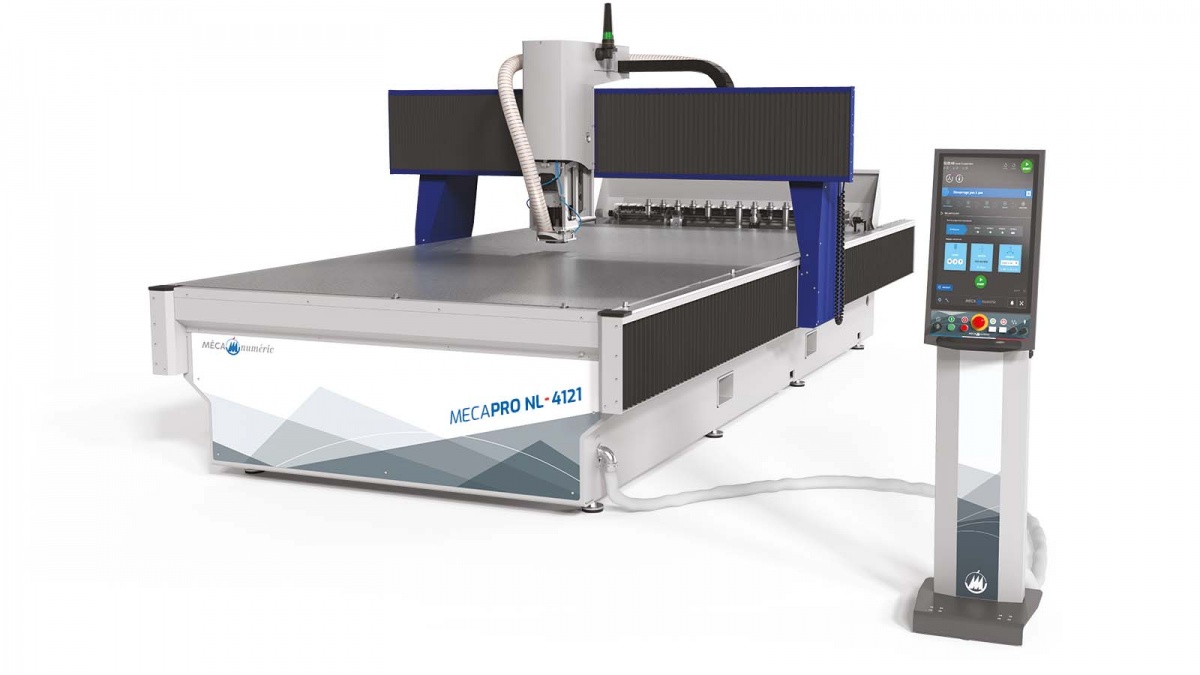

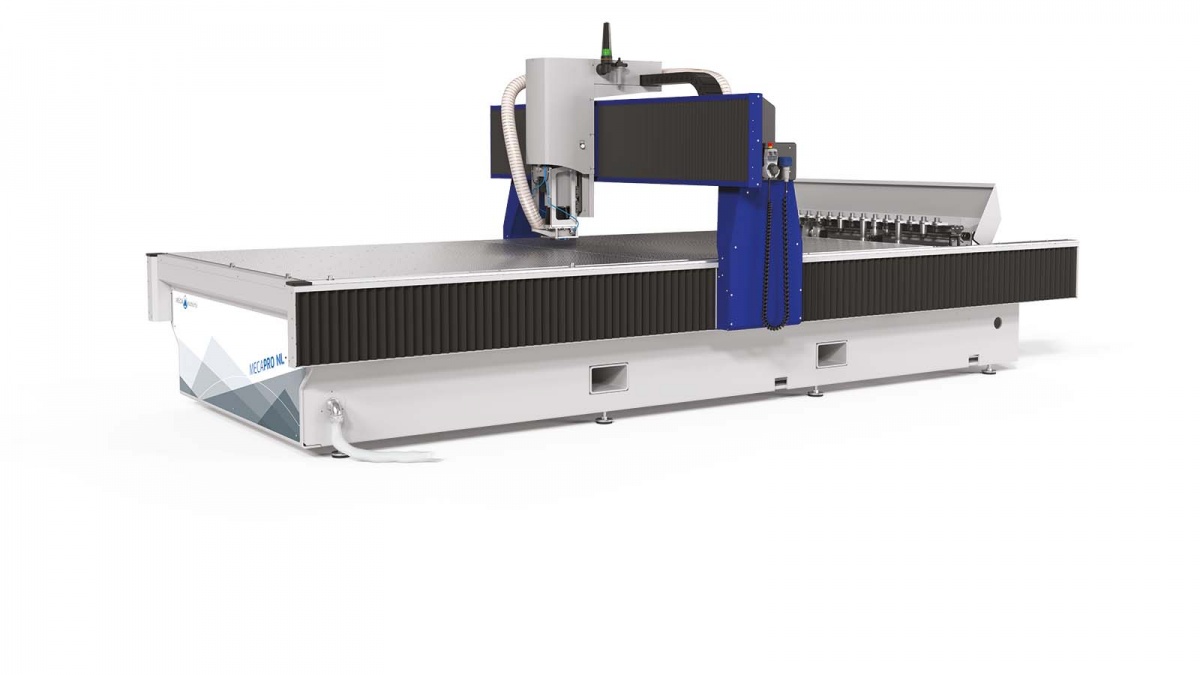

MECAPRO NL
Attrezzature da taglio ad alte prestazioni, adattabili e versatili per tutti i settori di attività.
- Descrizione
- Dati tecnici
- applicazioni
Macchina da taglio e fresatura progettata per un uso industriale intensivo.
Con corse macchina adattate ai nuovi formati lastra (1600 o 2100 mm utili), la MECAPRO NL permette di lavorare un'ampia gamma di materiali (in lamiera o srotolati sulla lamiera) in molti settori industriali:
- Polimeri: PMMA, HDPE, PS, PET, PETG, PU, PC, ABS, PVC… in pannelli pieni o alveolari
- Legno e derivati: MDF, TRESPA e altri derivati fenolici, legno naturale, ecc.
- Leghe leggere: Alluminio, Ottone, Rame, Zinco…
- Compositi: Alucobond®, Dibond® e simili, Vetro/Epossidico, Carbonio/Epossidico...
- Pannelli a nido d'ape: Nida®, Nomex®,...
- Piastre lavorabili per stampi e modelli,
- Metalli duri: Acciaio, Acciaio inossidabile, Titanio...
- Pannelli con base minerale per ITE
- Gomma e derivati
- Schiume di tutte le densità
- Carta, cartone e derivati
- Materie plastiche sottili (PVC, PS, PET, PETG, ABS, PC…)
I PUNTI FORTI:
Attrezzatura versatile e personalizzabile:

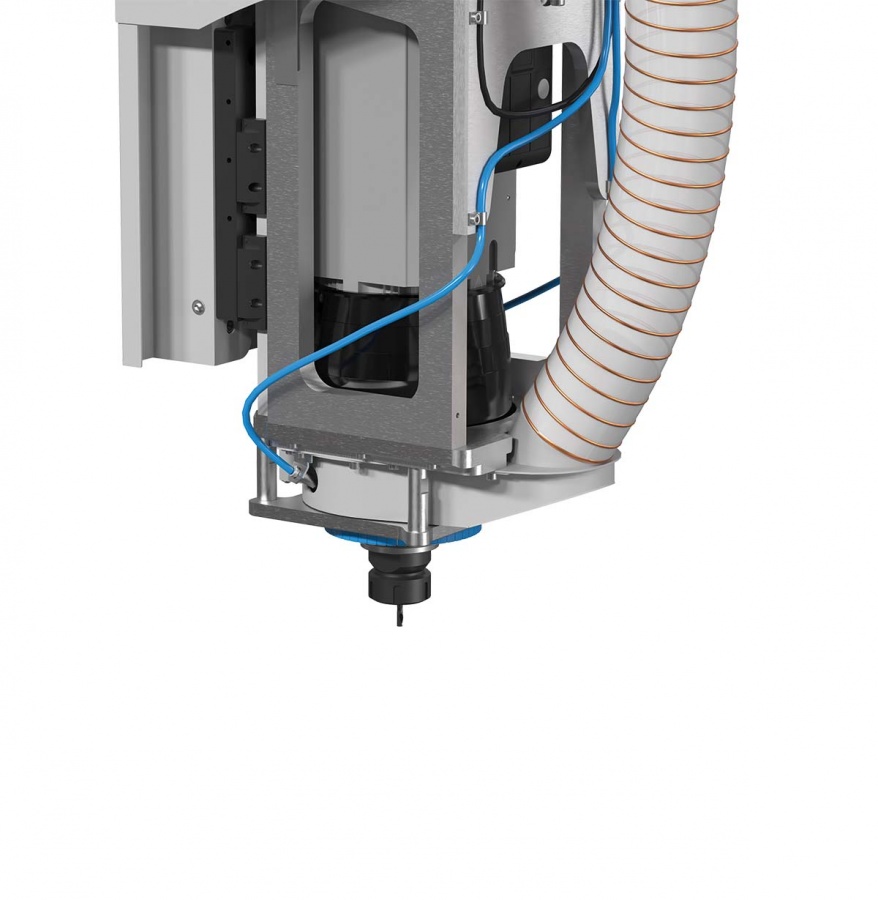

- Fresatura ad alta velocità (HSM)

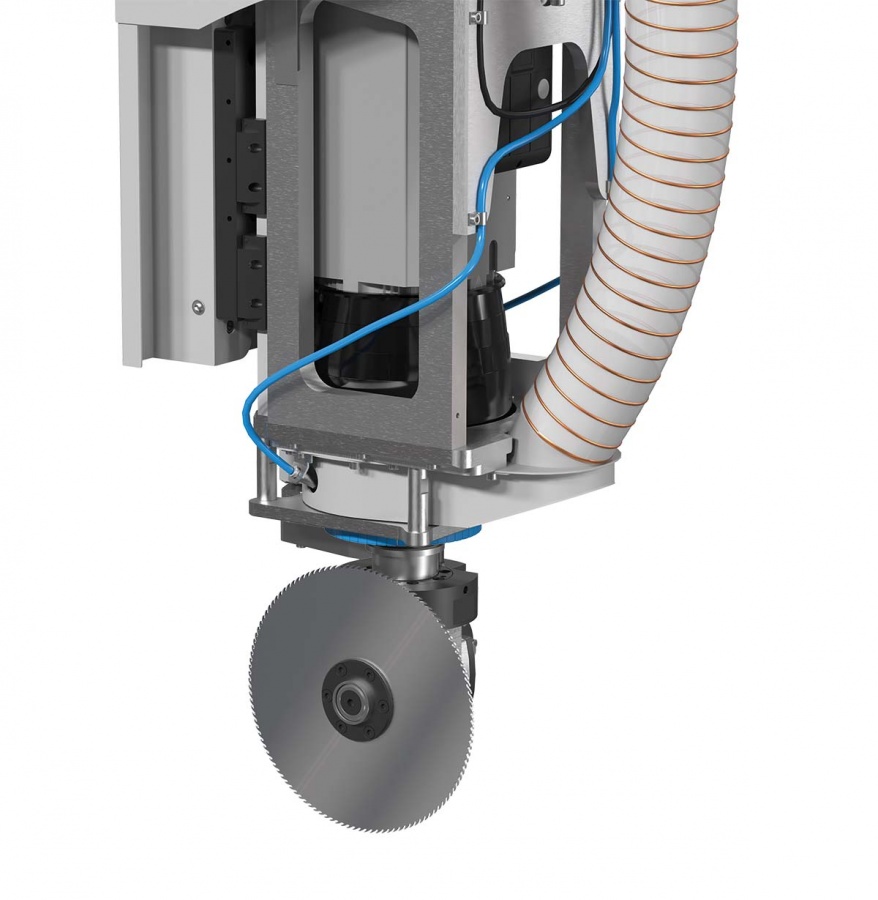

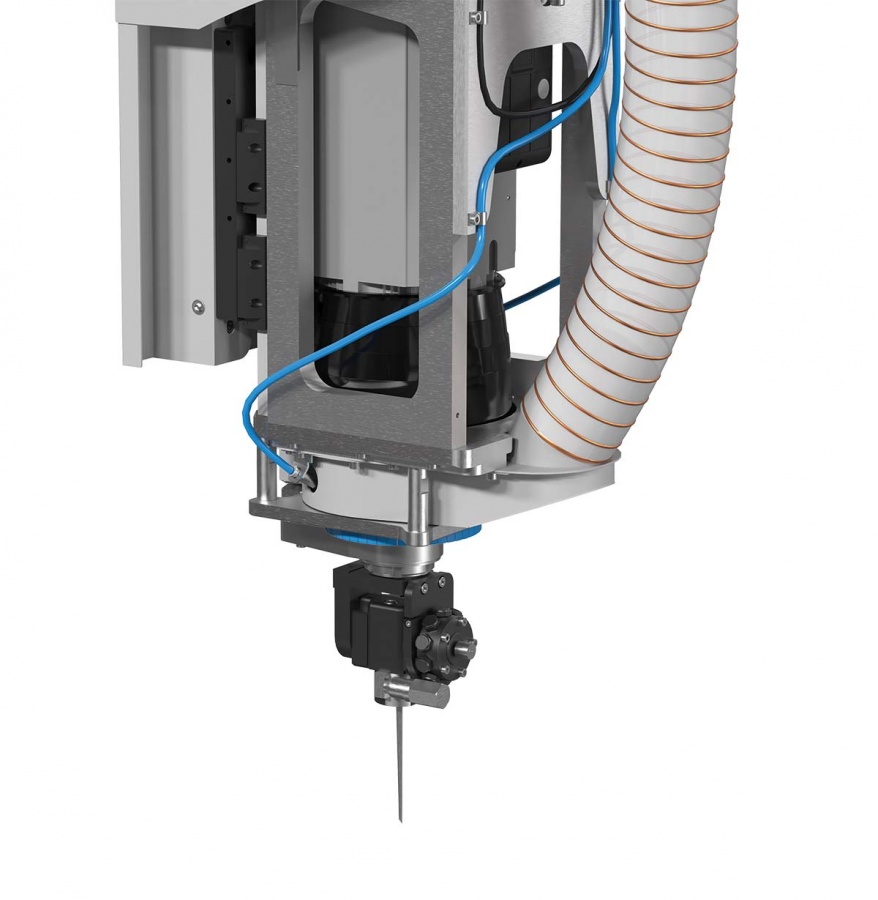

- Funzioni secondarie preinstallate (teste non incluse): taglio a coltello con controllo tangenziale, scanalatura a rulli, lama a disco, maschiatura rigida, ecc.
- Funzioni secondarie opzionali: taglio o fresatura con rinvio angolare, telecamera, lubrificazione, estrazione dei trucioli, ecc.
Potenti elettromandrini ad alta velocità:
- 2 modelli disponibili
- 4 cuscinetti in ceramica
- Sensori di urti, vibrazioni e temperatura con allarmi

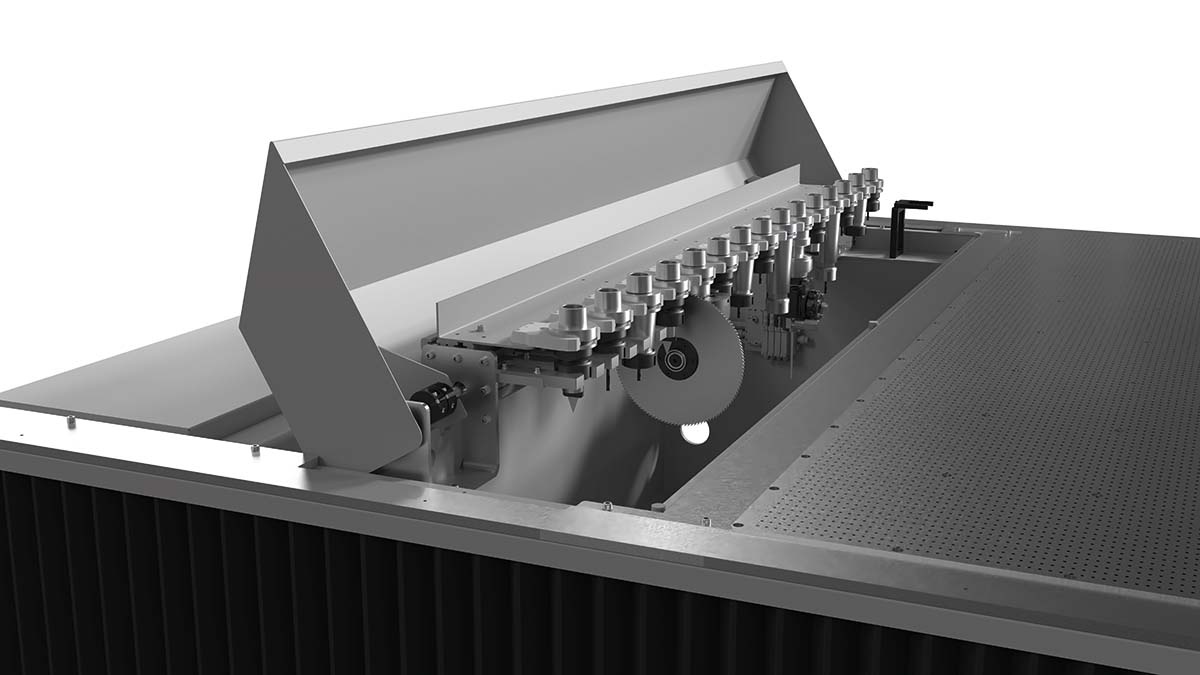

Caricatore di utensili preparato per tutti i tipi di utensili o teste:
- Da 9 a 15 slot
- Compresi 4 a 6 slot misti per (utensili verticali, teste di controllo tangenziali, trasmissione angolare)
- Sensore laser per la misurazione della lunghezza e del diametro o della posizione e della geometria
Un design studiato per limitare l'impatto sull'ambiente:
- Naso di aspirazione per il recupero dei trucioli
- Piastra del vuoto con potenza variabile dal 60 al 100% per evitare un consumo eccessivo di elettricità
Controllo digitale di ultima generazione:
- Schermo tattile da 21'' sul consolle mobile
- HMI facile da usare, moderno e semplice, con guida online per l'operatore (modalità step-by-step)
DESCRIZIONE TECNICA:
Struttura: telaio monoblocco e portale mobile in acciaio saldato di grosso spessore.
Piano di lavoro: tavola fissa in alluminio con rivestimento martire.
Guida: guide prismatiche rettificate e pattini a ricircolo di sfere precaricate.
Trasmissione: viti a ricircolo di sfere con pattini precaricati su tutti gli assi (due viti a sfera sull'asse X).
Azionamento: motori brushless con encoder assoluti su tutti gli assi (2 motori sull'asse X).
DIMENSIONS
MECAPRO NL 3116 | MECAPRO NL 3121 | MECAPRO NL 4121 | |
Corsa Asse X in mm | 3100 | 3100 | 4100 |
Corsa Asse Y in mm | 1600 | 2100 | 2100 |
Corsa Asse Z in mm | 325 | 325 | 325 |
Passaggio entro i montanti (con punzoni abbassati) : |
1700 / 1600 | 2200 / 2100 | 2200 / 2100 |
Passaggio sotto il portale/naso mandrino in mm | 380 | 380 | 380 |
Lunghezza in mm (pompe escluse) | 4600 | 4600 | 5600 |
Larghezza in mm | 2600 | 3100 | 3100 |
Altezza in mm | 2700 | 2700 | 2700 |
Peso medio in kg | 4000 | 4500 | 5000 |
ELETTROMANDRINI POTENTI AD ALTA VELOCITA' DI ROTAZIONE
HSD951-SM-A8 | HSD951-SM-W12 | |
Potenza max S1-S6 en kW | 8 - 9,6 | 12 - 14,4 |
Coppia maxi S1/S6 | 6,4 / 7,7 Nm à 12 000 rpm |
9,5 / 11,4 Nm à 12 000 rpm |
Velocità di rotazione tr / min | 0 à 28 000 rpm | 0 à 28 000 rpm |
Fluido di raffreddamento | ARIA | ACQUA |
Raffreddamento | Ventilatore | Gruppo frigo regolabile |
Cambio utensile | Automatico, HSK-F63 | Automatico, HSK-F63 |
